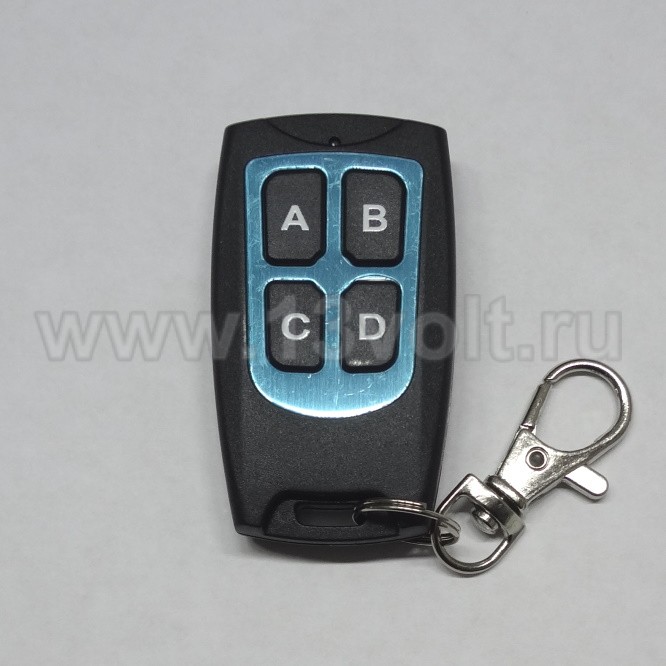

Пульт UltraMax Green для автоматики №2

Гарантия - 1 год

Пульт UltraMax Green для автоматики в прямоугольном корпусе №2 предназначен для быстрого копирования пульта автоматики без доступа к приёмнику и вне зоны действия приёмника. Кроме функции копирования, данный пульт можно прописать и как оригинальный пульт согласно инструкции на пульт или приёмник.

Пульт UltraMax Green поддерживает 32 популярные системы, копирует все форматы из списка, а в режиме «замена оригинала» - почти все (см. таблицу №2). В режиме «копировщика» предусмотрены дополнительные режимы работы для систем Alutech, BFT, DoorHan, Elmes, FAAC RC, Genius ECHO, Hormann Ecostar (RSE2 433, RSC2 433), IronLogic-100, Nice Flor-S, Nice Smilo.

На любую кнопку пульта UltraMax Green можно назначить режим «замены оригинала» или сделать копию кнопки пульта любой поддерживаемой системы из таблицы №2. По умолчанию (а также после сброса пульта до заводских настроек) кнопки пульта запрограммированы на воспроизведение кодов в режиме «замена оригинала» следующих систем согласно таблице №1.

Таблица №1:

Порядок копирования с действующего пульта:

• На пульте UltraMax Green одновременно нажмите и удерживайте кнопки B+C+D.
• Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
• Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.
• На пульте UltraMax Green нажмите и удерживайте кнопку, на которую планируется выполнить копирование рабочей кнопки действующего пульта.
• Продолжая удерживать кнопку, приложите «корпус к корпусу» действующий пульт, нажмите и удерживайте на нём рабочую кнопку (которую требуется скопировать). Если на пульте UltraMax Green световой индикатор загорелся на 2 секунды - копия успешно сделана!
• Итог: Одна кнопка исходного пульта скопирована на пульт UltraMax Green. Для остальных нужных кнопок исходного пульта можно повторить вышеуказанные действия.
• Если хотя бы один пункт этой инструкции не выполняется - повторите всё сначала. Если копирование не получается, то, скорее всего, исходный пульт не поддерживается UltraMax Green.

Таблица №2:

Для назначения необходимой системы в режиме «замена оригинала» на нужную кнопку пульта UltraMax Green:

• Проверьте, можно ли сделать режим «замены оригинала» нужной системы по таблице №2, согласно колонке «Замена оригинала».
• Одновременно нажмите и удерживайте кнопки A+C+D.
• Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
• Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.
• Нажмите и удерживайте нужную кнопку, на которую нужно установить код определенной системы.
• Продолжая удерживать выбранную кнопку, нажмите любую другую кнопку нужное количество раз, согласно колонке, «Система» таблицы №2.
• Отпустите удерживаемую кнопку после назначения нужной системы.
• (Опционально, если требуется). После того как вы настроите кнопку, чтобы она воспроизводила сигнал определенной системы, кнопка будет воспроизводить сигнал первой кнопки оригинального пульта. При необходимости можно настроить режим воспроизведения кнопки. Например, можно настроить кнопку, чтобы она воспроизводила вторую, третью или четвертую кнопку оригинального пульта определенной системы. Это может быть необходимо, когда автоматика устроена таким образом, что пульт в нее программируется целиком, т. е. все кнопки сразу. В этом случае будет работать та кнопка, которая отвечает за подключенный канал реле. Для этого, после назначения нужной системы, программируемую кнопку не отпускаем и нажимаем любую другую кнопку от 1 до 4 раз, в зависимости от необходимого номера кнопки.

Пример: если, удерживая нужную кнопку, нажать на любую другую 12 раз, то на удерживаемой кнопке будет назначена система DoorHan.

У систем Beninca (Allmatic), BFT, DEA, Faac RC, Faac SLH 433/868, Genius ECHO, Genius Kilo TX 433/868 для копирования между собой или штатного программирования в автоматику требуется передача системного кода. На пульте UltraMax Green передача системного кода этих систем также предусмотрена.

Передача системного кода пульта:

• На пульте UltraMax Green одновременно нажмите и удерживайте кнопки A+B.
• Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
• Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.
• Затем нажмите и удерживайте назначенную под одну из вышеперечисленных систем кнопку. При этом пульт выдаст специальный системный код (воспроизведение скрытой кнопки, сочетание нажатий кнопок для программирования или прочий необходимый код для программирования). См. таблицу №2, колонка «Спец. кнопка».

В пульте UltraMax Green в режиме копировщика предусмотрена возможность переключения режимов работы для разных плат управления (если обычная копия не сработала) на системах Alutech, BFT, DoorHan, Elmes, Faac RC, Genius ECHO, Hormann Ecostar, IronLogic –100, Nice Flor-S, Nice Smilo.

Переключение дополнительных режимов работы пульта UltraMax Green:

• На пульте UltraMax Green одновременно нажмите и удерживайте кнопки B+D.
• Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
• Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.
• Нажмите и удерживайте кнопку, на которой необходимо сменить режим работы. Индикатор, вспышками покажет сначала текущий режим работы копии.
• Если продолжить удерживать кнопку, то через 5 секунд пульт UltraMax Green начнёт с интервалом в 2 секунды циклически переключать режимы и показывать их количеством вспышек, согласно колонке, «Копировщик» таблицы №2.

Примечания:

1. Функция само-прописывания доступна для систем DoorHan, Faac RC, Genius ECHO. В данный режим скопированная кнопка пульта UltraMax Green переходит сразу после копирования вышеперечисленных систем, также можно обратиться к колонке «Копировщик» таблицы №2, где указана функция «Самопрог (10сек)». Теперь в зоне действия приёмника на пульте UltraMax Green нажмите и удерживайте скопированную кнопку в течение примерно 10 секунд (до погасания светодиодного индикатора). Пульт UltraMax Green, используя код исходного пульта, попытается выполнить операцию дистанционного программирования себя в блок управления автоматики. В случае успеха после погасания светодиодного индикатора произойдёт срабатывание автоматики. Исходный пульт (с которого делалась копия) может перестать срабатывать на автоматике ближайшие 3-4 нажатия, после чего возобновит работу. Данный режим будет работать только при наличии функции дистанционного добавления пультов в приёмнике и при наличии свободных ячеек памяти в приёмнике!
2. Функция «Установка формата копированием». Если после того, как световой индикатор загорелся на 2 секунды, подтверждая успешное копирование, продолжить удерживать кнопку на UltraMax Green, на которую выполнялось копирование и коротко нажать любую другую, то произойдёт замена серийного номера копии, и скопированная кнопка перейдёт в режим «замены оригинала» той системы, которая была скопирована. После чего эту кнопку можно будет прописать напрямую в соответствующую автоматику (по инструкции к плате управления).
3. Поведение системы в режиме копирования «Клон» зависит от самого приёмника: или срабатывание максимум с двух нажатий, или «догонялки» (см. таблицу №2).

Особенности копирования пультов DoorHan:

У пульта UltraMax Green предусмотрено 6 режимов копирования пульта DoorHan. Данные режимы предназначены для управления разнотипными автоматиками.

После копирования кнопки пульта DoorHan на пульт UltraMax Green, копия перейдёт в режим, который сразу работать на автоматике не будет. Необходимо выполнить дополнительную настройку, находясь рядом с автоматикой (cм. Примечания, пункт само-прописывания).

Если функция само-прописывания не сработала, то необходимо подобрать подходящий режим для автоматики (см. Переключение дополнительных режимов работы пульта UltraMax Green). Важно! При переходе в 3 режим работы пульта UltraMax Green неоднократно проверьте работоспособность кнопки, учитывая задержку срабатывания в 3-4 секунды. Если пульт UltraMax Green стабильно срабатывает в 3-м режиме работы, то не следует тестировать другие режимы на этой автоматике, в противном случае есть риск приостановки в работе исходного пульта и копии.

Особенности копирования пультов BFT:

• На пульте UltraMax Green одновременно нажмите и удерживайте кнопки B+C+D.
• Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
• Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.
• Нажмите и удерживайте кнопку, на которую планируется выполнить копирование рабочей кнопки действующего пульта.
• Продолжая удерживать кнопку на UltraMax Green, приложите «корпус к корпусу» пульт BFT, синхронно нажмите и удерживайте на нём кнопки 1 и 2 (или «скрытую кнопку» на старых версиях пульта) в течение 2-3 секунд, пока индикатор на UltraMax не начнёт выдавать 3 вспышки раз в секунду.
• Отпустите кнопки на пульте BFT (или «скрытую кнопку») и сразу же нажмите и удерживайте в течение 2 секунд кнопку, которую хотите скопировать.
• Если световой индикатор загорелся на 2 секунды - копия успешно сделана!
• Итог: Одна кнопка пульта BFT скопирована на UltraMax Green. Для остальных нужных кнопок исходного пульта можно повторить вышеуказанные действия.
• Если хотя бы один пункт этой инструкции не выполняется - повторите всё сначала. Если копирование не получается, то, скорее всего, исходный пульт не поддерживается UltraMax Green.

Особенности копирования пультов Faac SLH 433/868 и Genius Kilo (только мастер-пульты):

• На пульте UltraMax Green одновременно нажмите и удерживайте кнопки B+C+D.
• Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
• Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.
• Нажмите и удерживайте кнопку, на которую планируется выполнить копирование рабочей кнопки действующего пульта.
• Продолжая удерживать кнопку на UltraMax Green, приложите «корпус к корпусу» пульт Faac SLH 433/868 или Genius Kilo, синхронно нажмите и удерживайте в течение 2-3 секунд на нём кнопки 1 и 2 (обратите внимание на расположение кнопок оригинального пульта, номер кнопки помечен точками на корпусе) пока индикатор оригинального пульта не начнёт мигать. После этого кнопки на пульте Faac SLH 433/868 или Genius Kilo отпускаем и сразу удерживаем на нём кнопку, которую планируем скопировать, пока индикатор на UltraMax Green не начнёт выдавать 3 вспышки раз в секунду.
• Отпустите кнопки на пульте Faac SLH 433/868 или Genius Kilo и сразу же ещё раз нажмите и удерживайте в течение 2 секунд кнопку, которую хотите скопировать.
• Если световой индикатор загорелся на 2 секунды - копия успешно сделана!
• Итог: Одна кнопка пульта Faac SLH 433/868 или Genius Kilo скопирована на UltraMax Green. Для остальных нужных кнопок исходного пульта можно повторить вышеуказанные действия.
• Если хотя бы один пункт этой инструкции не выполняется - повторите всё сначала. Если копирование не получается, то, скорее всего, исходный пульт не поддерживается UltraMax Green.

Сброс к заводским настройкам:

• На пульте UltraMax Green одновременно нажмите и удерживайте кнопки A+B+D.
• Сразу и в течение 5 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
• Через 5 секунд световой индикатор выдаст длинную вспышку и погаснет. Сброс выполнен, коды систем во всех ячейках памяти установлены в заводские настройки по таблице №1.
